窗戶感應器的功能
窗戶感應器毋須更換電池，並可監察兼容窗戶的開關狀態。當受保護窗戶由關閉轉為打開，三角形觸發器的狀態會改變，而開窗動作產生的電脈衝會把 433 MHz 訊號傳送至兼容的 Apeiron Guard 警報主機。
警報主機可繼而發出本地警報，並把開窗事件傳送至 Apeiron Guard App。
產品概覽
處理窗框前，先了解指定的安裝位置及觸發方式。
本指南涵蓋的安裝方式
本指南涵蓋核准的固定窗框安裝：感應器垂直安裝於把手側下角，三角形觸發器朝下，以降低外開窗打開時雨水滲入的風險。
只要符合核准的安裝及觸發要求，窗戶感應器可用於外開窗、內開窗、內倒側開窗及上懸窗。如趟窗的安裝位置不符合窗戶感應器所需結構，可改用 Apeiron Guard 門感應器。
技術要求建議由保安系統安裝人員施工
安裝時間視乎現場情況
安裝方式薄身 L 形背膠底座
系統要求迷你警報主機或無線 I/O 模組
包裝內容及工具
確認包裝內容，並準備所需安裝物料。
包裝內容
- 1 × Apeiron Guard 窗戶感應器，連 L 形底座及預貼背膠
- 包裝印刷 QR 碼，連結至本安裝說明書
需要但不包括在包裝內
- 兼容的 Apeiron Guard 警報主機
- Apeiron Guard App 及已完成設定的系統
- 不掉毛抹布
- 適用於窗框表面的清潔劑
- 低黏度定位膠紙或可擦除鉛筆標記
- 可選用製造商核准的黏合密封膠，以加強固定
安全及安裝適用性
本感應器是保安系統的一部分，不能取代實體門鎖或生命安全裝置。
應做
- 永久固定前，先在擬定位置測試無線訊號。
- 使用清潔、平坦、乾燥及結構穩固的窗框表面。
- 保持三角形觸發器暢通，並與接觸面正確對齊。
- 交收系統前，確認開窗及關窗均運作正常。
- 遵從窗戶製造商的清潔及表面保養指引。
切勿
- 切勿把感應器直接安裝於玻璃、鬆脫飾面、柔性密封條或濕潤／受污染表面。
- 切勿阻塞排水槽、防風雨密封條、鉸鏈、窗鎖或正常開關活動。
- 切勿鑽穿、拆開、上漆或改裝感應器外殼。
- 切勿使用額外磁性接觸塊；本窗戶感應器採用單一觸發器。
- 未完成現場訊號測試前，切勿依賴標示的最大傳輸距離。

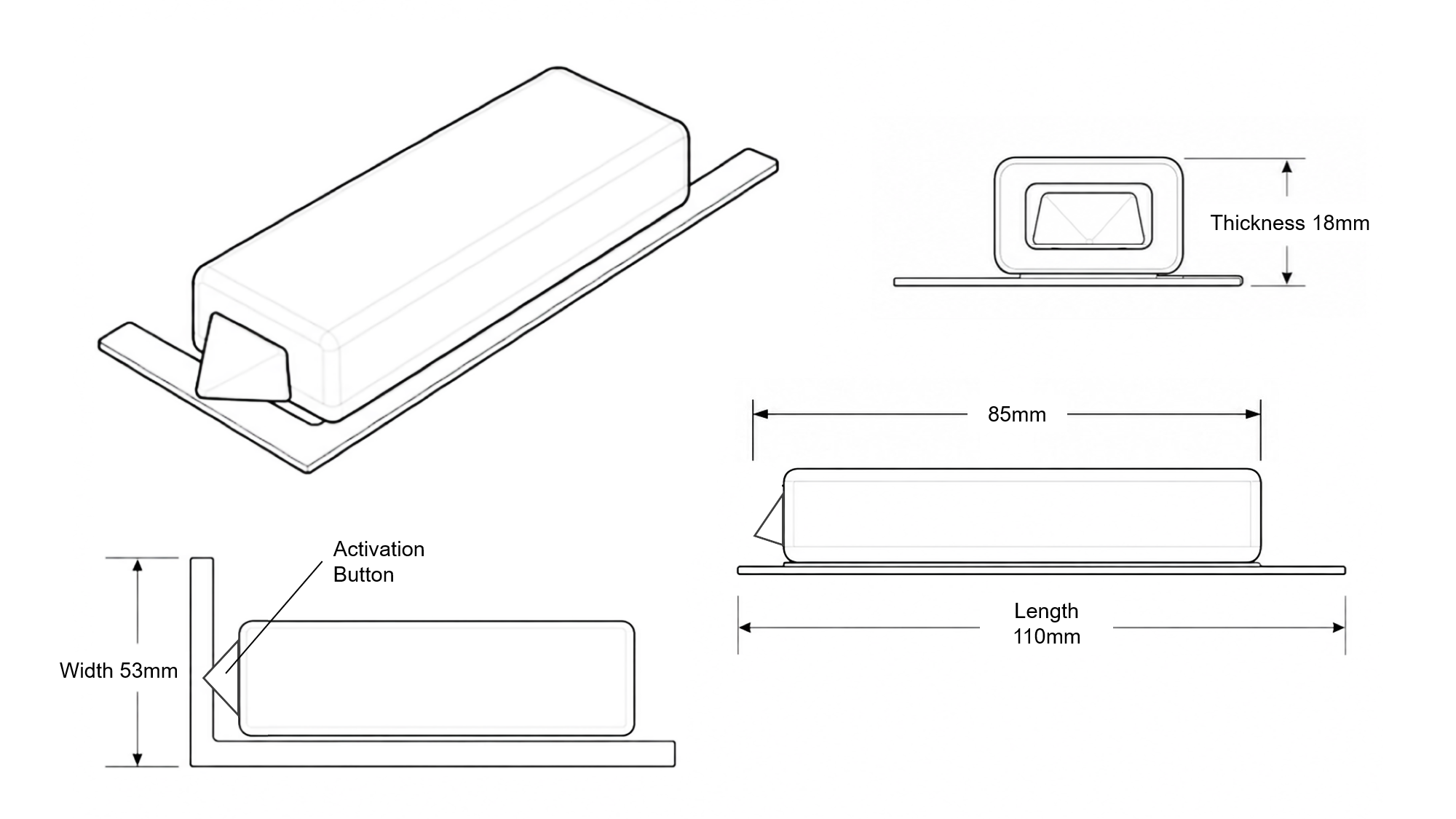

產品結構
所提供的維度圖是產品幾何和尺度的精確視覺來源。
A
85 mm 感應器主體纖薄啞白色 PC 外殼，內置免電池自供電無線感應機構。
B
觸發按鈕面向接觸面，並隨窗戶開關而改變狀態。
C
薄身 L 形安裝底座沿固定窗框直邊及相鄰下緣貼合，形成核准的 110 × 53 mm 安裝範圍。
D
背膠安裝面黏合範圍沿薄身 L 形底座的兩條窄邊延伸；切勿改用螺絲或大型支架。
E
參考尺寸長 110 mm、寬 53 mm、整體厚 18 mm。
安裝步驟
標準固定窗框安裝的核准六步程序。
1

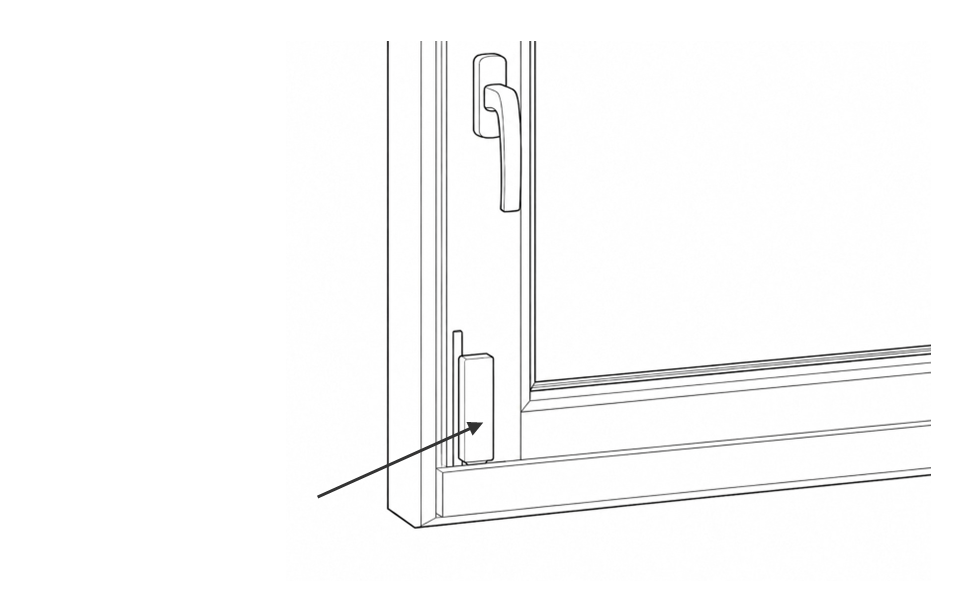

選擇正確位置
把窗戶感應器垂直置於把手側下方的固定窗框。三角形觸發器必須朝下，面向底框／接觸面，以降低窗戶打開時雨水滲入的風險。
- 感應器主體必須完全安裝於窗框，切勿直接安裝於玻璃。
- 確認窗扇可正常打開及關閉而不會碰撞。
- 確認安裝位置不會干擾密封條、排水位置或窗鎖。
2

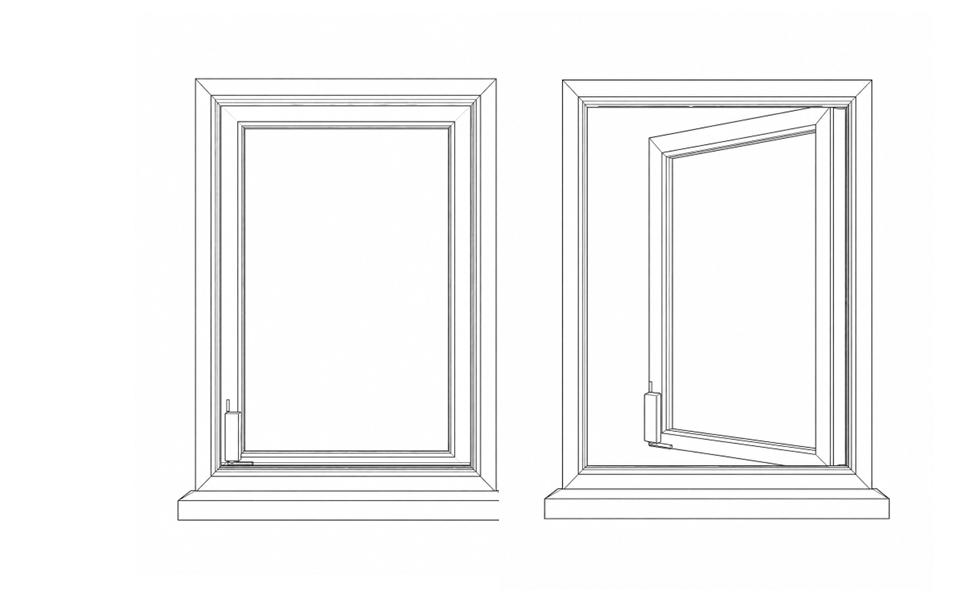

黏合前測試位置
暫時扶穩感應器，關閉窗戶並確認底部接觸面把三角形觸發器完全向內壓下；再打開窗戶，確認觸發器可順暢釋放。
- 關閉：觸發器完全向內壓下。
- 打開：觸發器已釋放並明顯伸出。
- 使用警報主機進行初步訊號及距離測試。
3

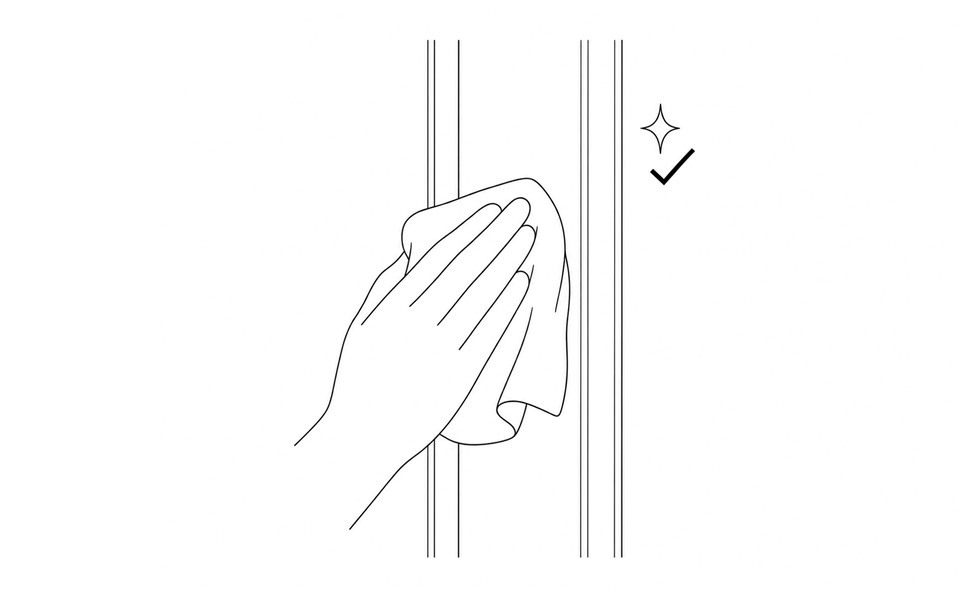

清潔、抹乾並準備窗框
以不掉毛抹布及適用於窗框飾面的清潔劑清潔安裝表面。清除塵埃、油脂及水分，然後讓表面完全乾燥。
- 切勿使用可能損壞窗框的強力溶劑。
- 切勿在鬆脫油漆、矽膠、塵埃或冷凝水上黏貼。
- 撕下背膠底紙前，輕輕標示核准位置。
4

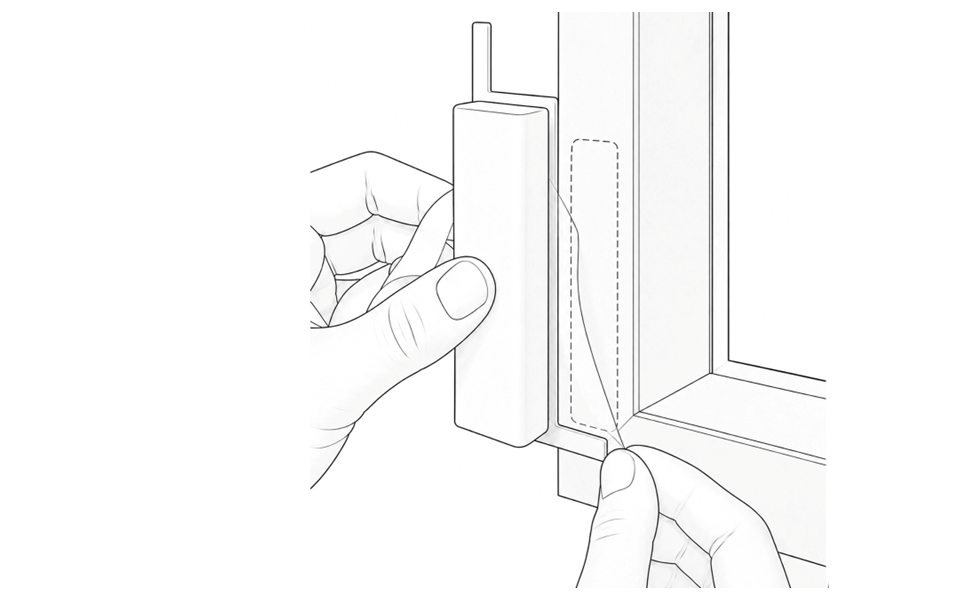

對齊並黏合 L 形底座
撕下核准背膠的保護底紙，切勿觸摸黏貼面。把薄身 L 形底座對準標示位置，保持感應器垂直，三角形觸發器朝下。
- 一次完成黏貼，避免反覆重新定位。
- 確保底座與兩個指定接觸面緊貼。
- 只使用指定背膠或核准替換背膠。
5

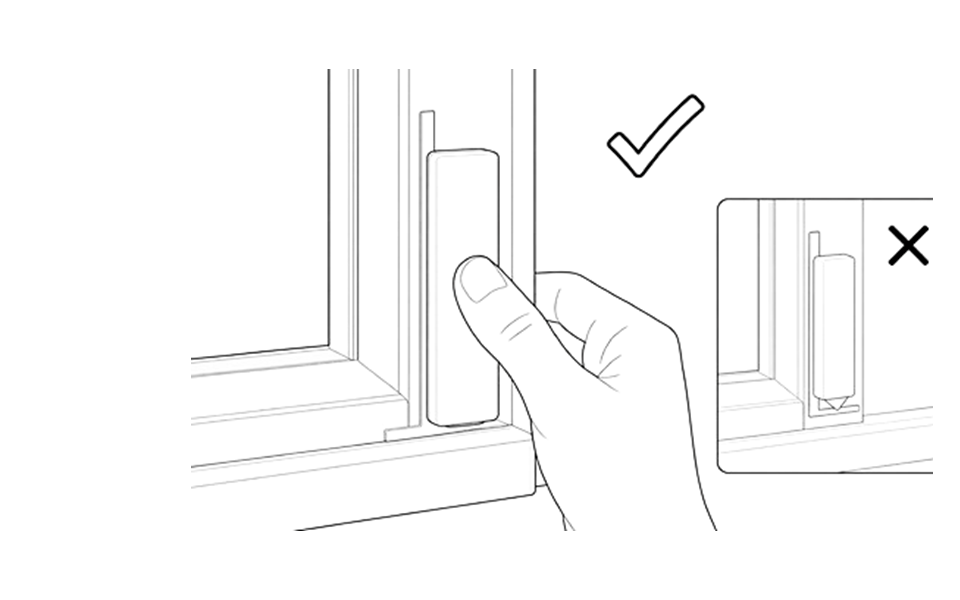

牢固按壓並確認觸發
在安裝底座及感應器主體上均勻牢固按壓，切勿從側面推壓三角形觸發器。關閉窗戶，確認接觸面把觸發器完全向內壓下。
- 牢固按壓 30 秒。
- 最後功能測試前等待 1 分鐘，讓背膠完全固化。
- 如需加強固定，可在初步定位後於背面四周加上製造商核准的黏合密封膠。
6

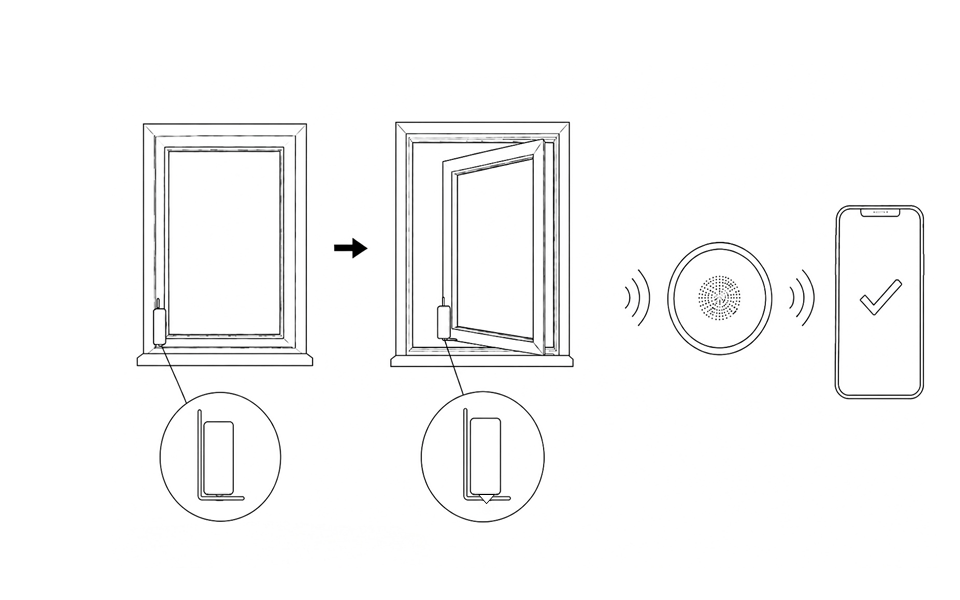

完成開啟及關閉功能測試
完全關閉窗戶，把系統設為布防或核准測試模式，再打開窗戶，確認開窗訊號已傳送至警報主機及 App。
- 測試期間至少重複三次。
- 確認顯示正確的區域／裝置名稱。
- 在交收文件記錄最終位置及測試結果。
配對及測試
按照所選接收器的指南完成配對，再驗證整條警報路徑。
與所選接收器配對
按照接收器專用指南完成加入裝置、區域命名、成功提示及移除程序。
- 迷你警報主機及 App 設定指南
- 無線 I/O 模組：按照模組隨附的項目專用接線及測試文件。
- 每次只配對並命名一個感應器。
- 客戶交收前完成所有測試。
測試流程
01確認感應器已加入
02關閉窗戶並啟用測試模式
03打開窗戶以觸發訊號
04確認主機、App 及區域名稱
在最終安裝位置可可靠收到訊號前，切勿交收系統。
正常運作
使用以下狀態核對實體感應器及連接系統的回應。
| 狀態 | 窗戶感應器 | 預期系統行為 |
|---|---|---|
| 窗戶打開 | 接觸面移開，三角形啟動部件釋放。 | 開窗動作會產生並傳送 433 MHz RF 事件。 |
| 窗戶重新關閉 | 三角形啟動部件再次向內按下。 | 關窗動作會產生並傳送第二個 433 MHz RF 事件。 |
| 窗戶開啟時布防 | 區域布防時，感應器仍處於開啟狀態。 | 重新關窗會傳送事件，並觸發已布防區域的警報。 |
| 迷你警報主機及 App | 感應器無需本機操作。 | 無論系統處於布防或撤防狀態，App 都會顯示窗戶的即時開關狀態。 |
| 無線 I/O 模組 | 每次開窗或關窗動作都會傳送事件。 | 模組會按已設定的整合及區域規則回應。 |
快速疑難排解
在更換產品之前先解決安裝和通信故障。
| 症狀 | 可能原因 | 處理方法 |
|---|---|---|
| 開窗時沒有訊號 | 感應器尚未加入、主機未連線、觸發器受阻，或窗戶活動未能完全釋放觸發器。 | 在主機附近測試，確認感應器已加入，檢查觸發器活動，必要時重新定位。 |
| 窗戶關閉時仍顯示打開 | 三角形觸發器未完全向內壓下。 | 重新檢查垂直對齊及接觸高度，並以核准替換背膠重新安裝。 |
| 警報時有時無 | 最終位置無線訊號弱、受金屬遮蔽或距離過遠。 | 在最終位置重複測試，並考慮調整主機位置或系統設計。 |
| 按鈕活動不順 | 塵垢、背膠、油漆、窗框碰撞或安裝時受到側向壓力。 | 移除障礙物。切勿加潤滑劑或拆開外殼；如有機械損壞，請更換產品。 |
| 背膠開始翹起 | 表面受污染或不合適、按壓不足、過早受力或使用錯誤替換背膠。 | 安全移除產品，清潔表面，再以核准黏合系統重新安裝。切勿重用已移除的背膠。 |
| App 顯示錯誤裝置 | 測試時區域／裝置名稱設定錯誤。 | 修正裝置名稱，交收前重複完整開關測試。 |
技術規格
現行數值來自已核准的產品數據表及尺寸圖。
| 項目 | 數值 |
|---|---|
| 產品代碼 | AG-OWN-100 |
| 電源 | 免電池自供電 |
| 尺寸 | 110 × 53 × 18 mm |
| 感應器體長 | 85 mm |
| 重量 | 49 g |
| 物料 | PC 外殼 |
| 顏色 | 白色 |
| 安裝方式 | 表面安裝；薄身 L 形背膠底座 |
| 傳輸頻率 | 433 MHz RF |
| 室外標示距離 | 空曠環境最遠 80 m |
| 室內標示距離 | 最遠 25 m |
| 工作濕度 | ≤99% RH |
| 工作溫度 | -20°C 至 55°C |
| 儲存溫度 | -20°C 至 55°C |
| 耐用次數 | >100,000 次操作 |
維護、支援及棄置
免電池設計毋須定期更換電池，但仍須檢查安裝狀況及測試功能。
日常保養
- 在定期保安系統檢查期間，以及窗戶維修或翻新後測試感應器。
- 檢查安裝底座是否仍然貼合並牢固黏貼。
- 保持三角形觸發器接觸範圍清潔及暢通無阻。
- 只可使用柔軟乾布或微濕抹布清潔；切勿使用研磨性清潔劑。
- 如產品損壞、破裂或機械活動不順，應予更換。
支援及產品壽命終結處理
- 支援：[email protected]
- 尋求協助時，請提供產品代碼、SKU、硬件版本及文件編號 AG-OWN-100-MAN-ZH-HK-R01。
- 保養條款及不保事項：一年產品保養
- 按照適用的當地要求處置電子產品。
- QR 短網址必須一直連結至最新兼容指南。
