圍欄頂感應器的功能
圍欄頂攀爬偵測感應器可偵測攀越時施加的壓力,並傳送無線警報訊號。
實際警報回應取決於所配對的接收器、區域設定及項目設計。
產品支援在工作開始前先了解預定的系統角色和安裝幾何。
圍欄頂攀爬偵測感應器可偵測攀越時施加的壓力,並傳送無線警報訊號。
實際警報回應取決於所配對的接收器、區域設定及項目設計。
本指南涵蓋安裝於筆直圍欄頂,安裝面須穩定並至少闊 50 mm;使用標準及特製長度,相鄰單元之間預留最少 2 mm,以結構密封膠黏合,並由安裝人員現場評估可能妨礙安全安裝的構造。
確認包裝內容,並準備所有所需安裝物料。
這種產品屬於保安系統的一部分,不能取代實物保護或經認證的人身安全設備。

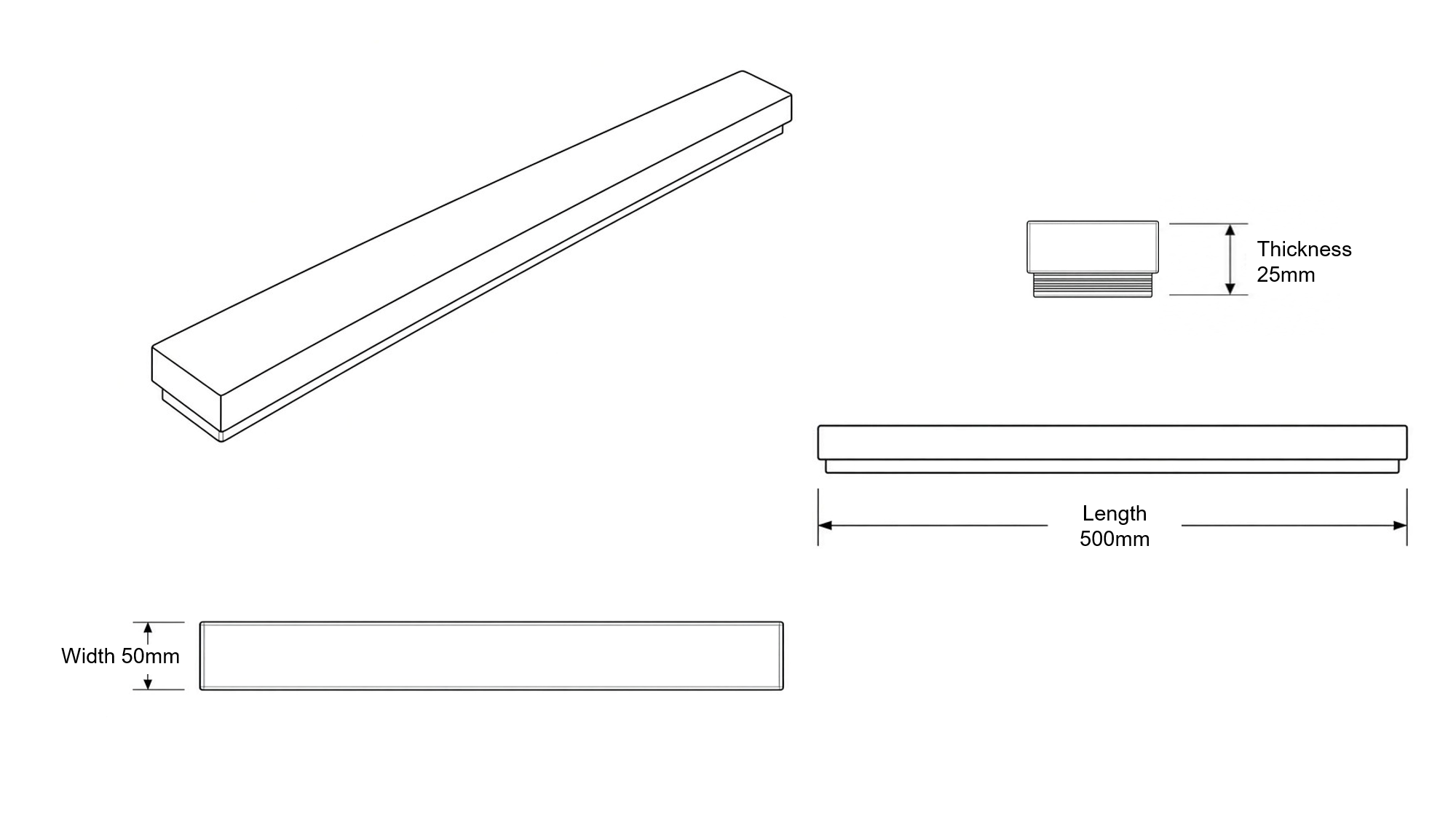

所提供的維度圖是產品幾何和尺度的精確視覺來源。

按照以下程序完成核准的圍欄頂感應器安裝。

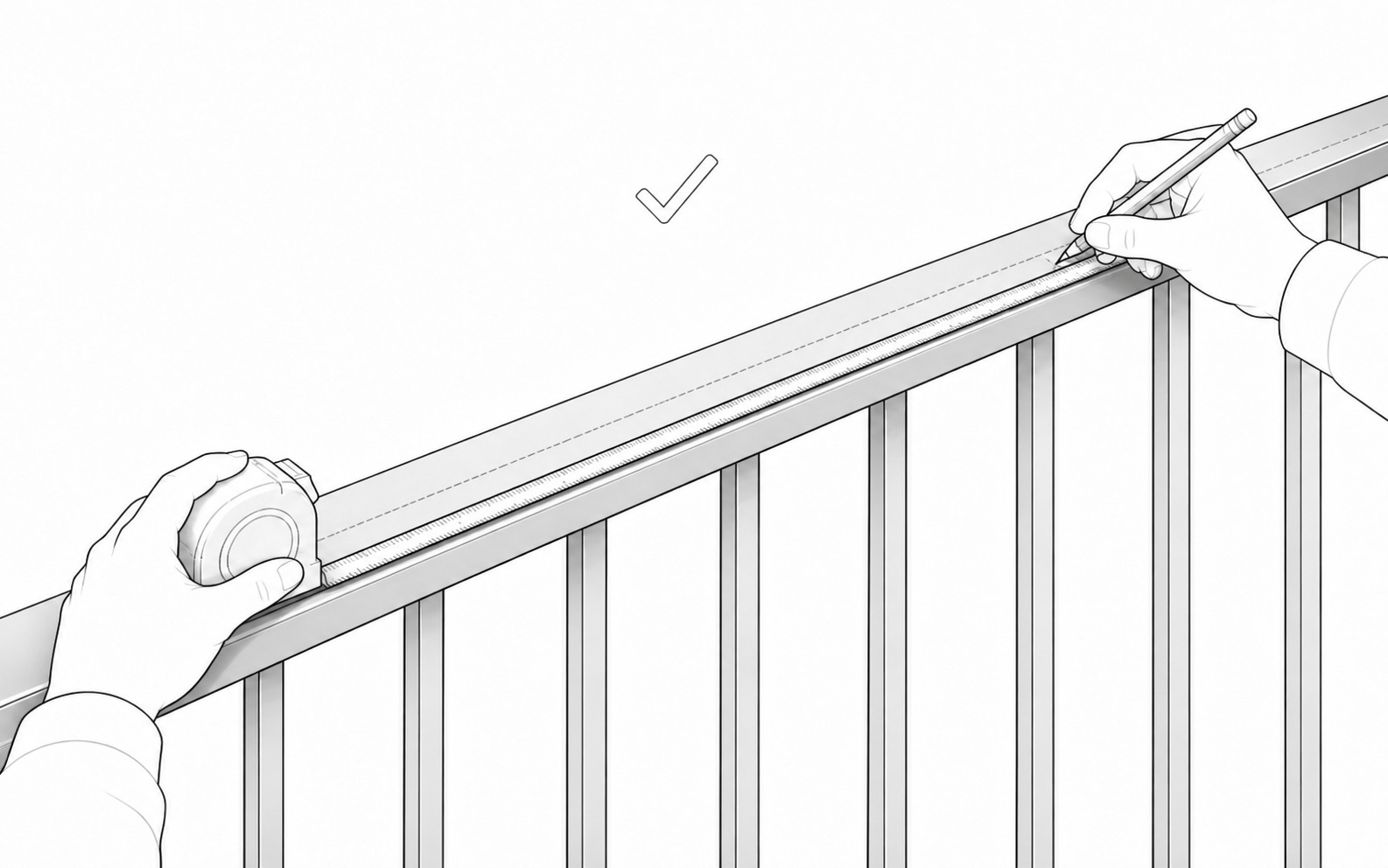

規劃感應器覆蓋前,確認圍欄壓頂或橫桿筆直、穩定、結構牢固並至少闊 50 mm。

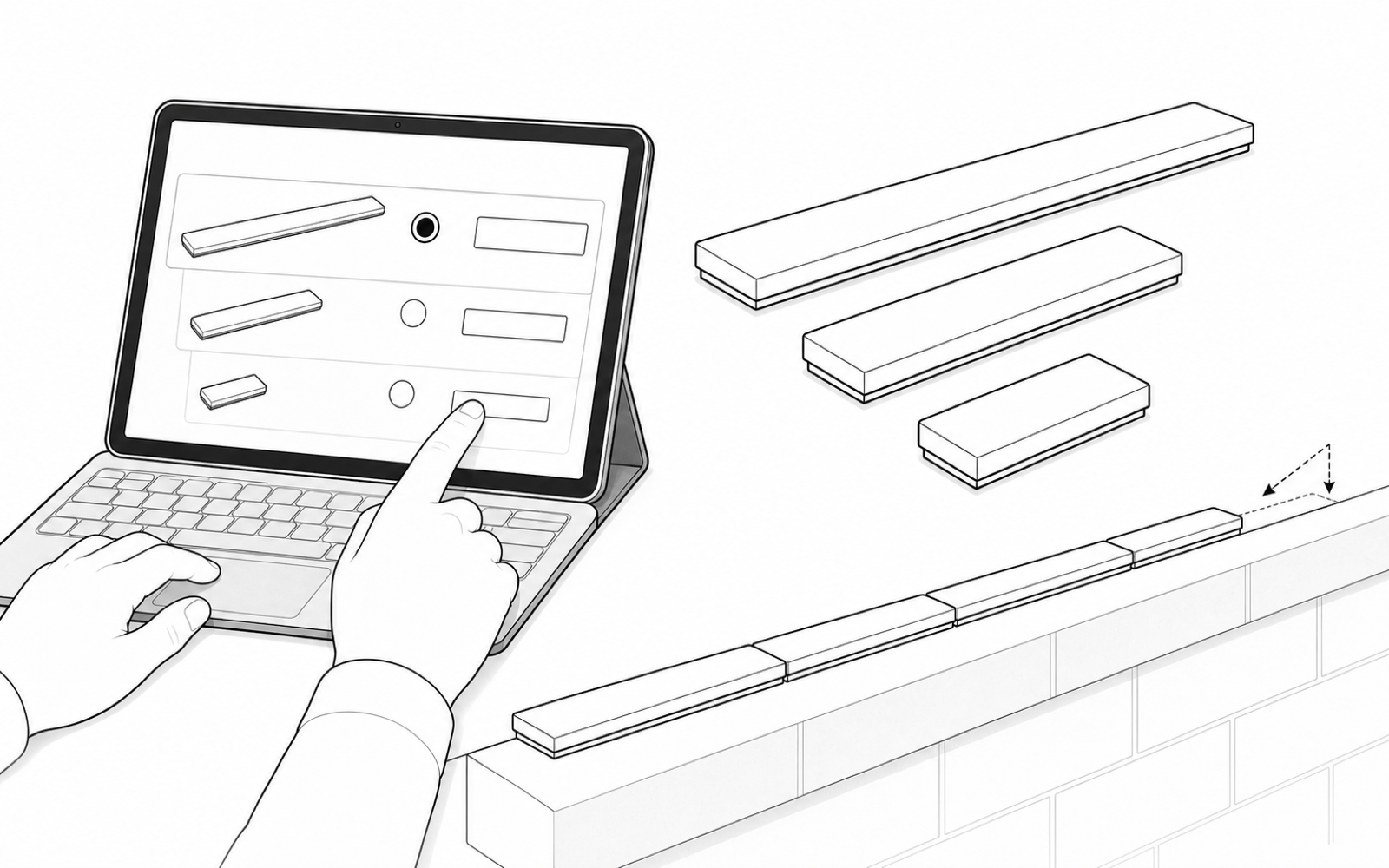

主要範圍使用標準 500 mm 單元,較短位置使用特製 300 mm 或 200 mm 單元。

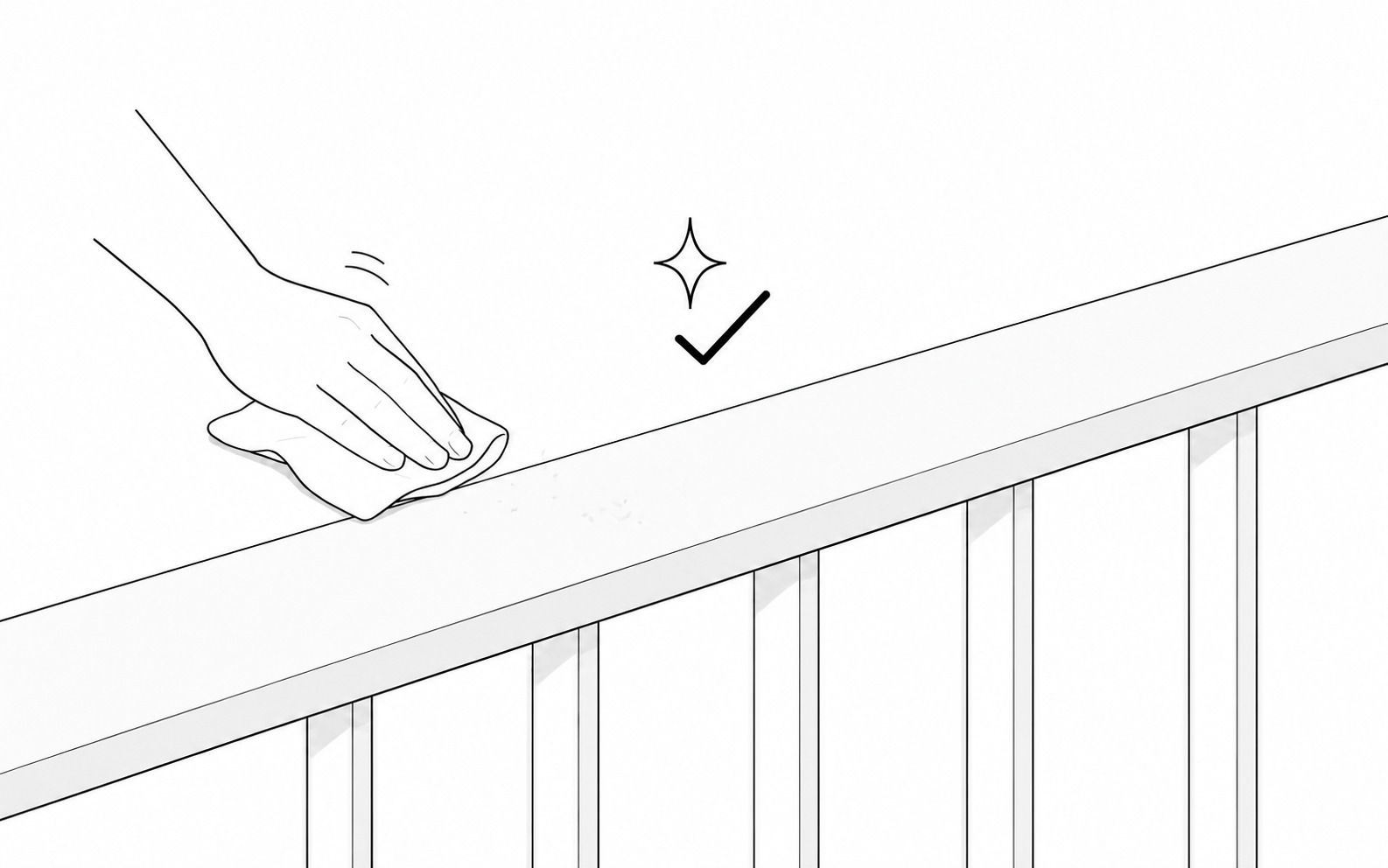

使用適合基材及結構密封膠的方法清除塵埃、油脂、鬆脫塗層及水分。

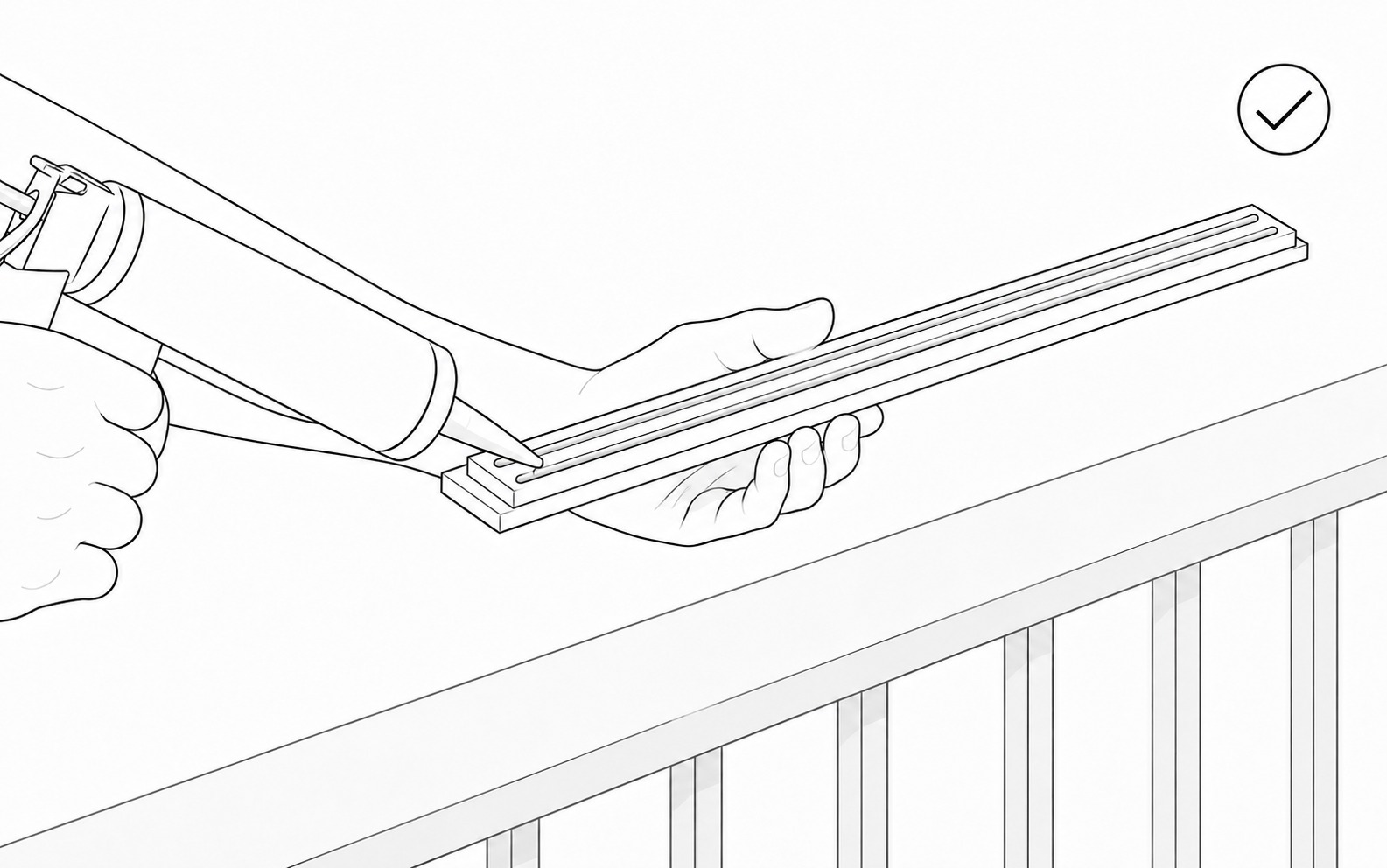

沿感應器底部施加兩至三條筆直的建築級結構密封膠。密封膠必須適合戶外,並與感應器底座及安裝基材相容。

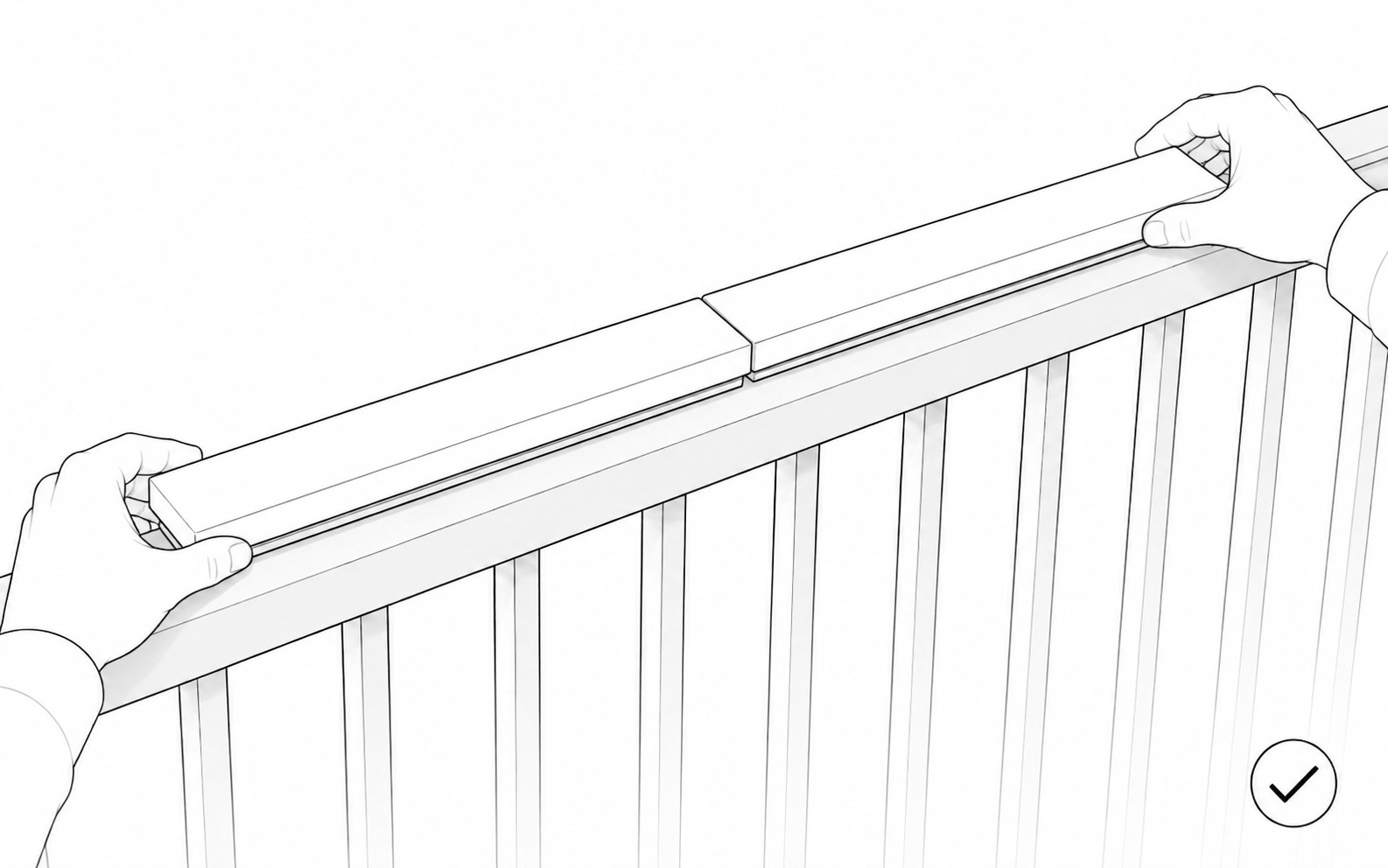

把每個圍欄頂感應器放於已標示位置,並在相鄰感應器之間保持最少 2 mm 間隙。

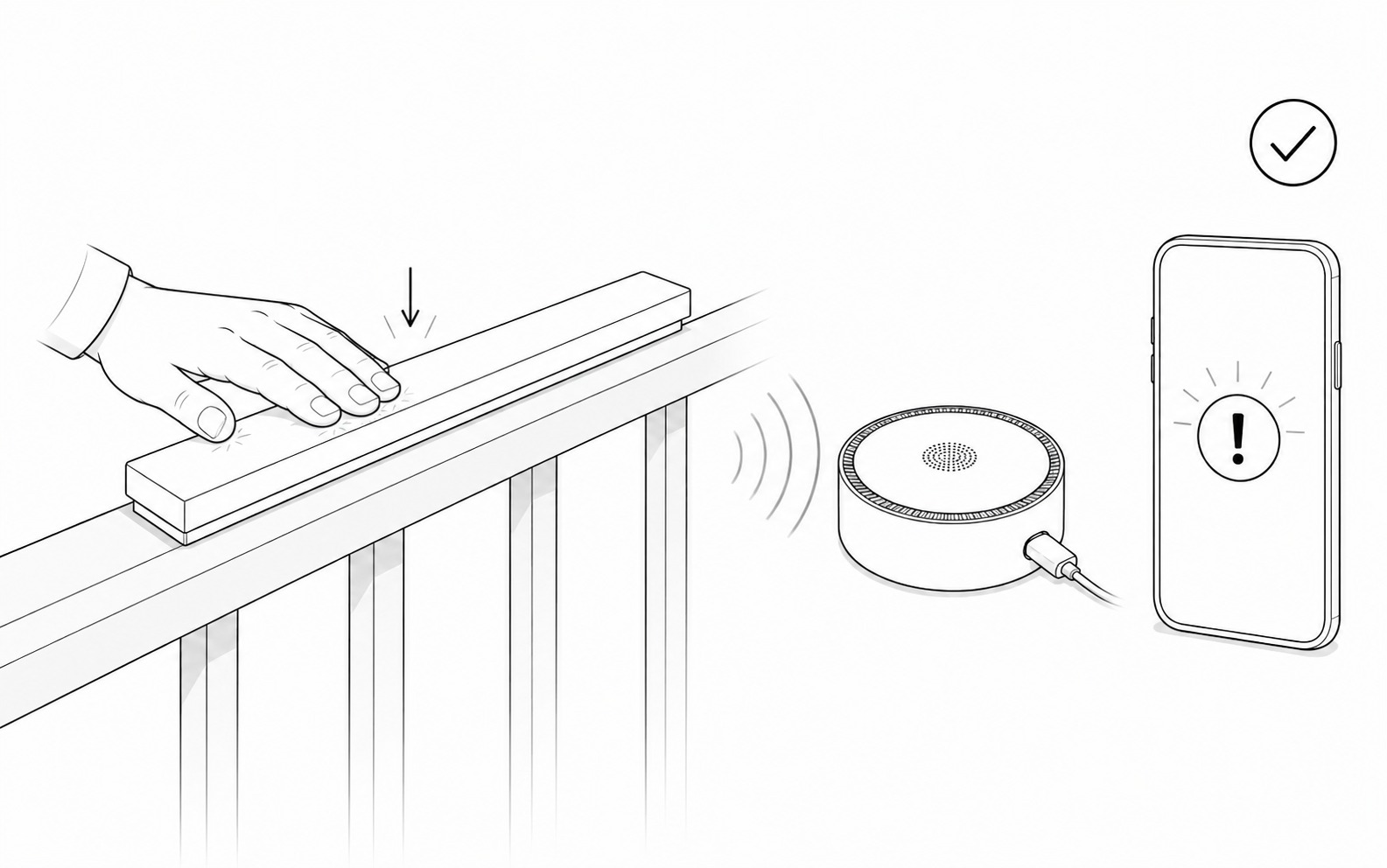

待黏合系統完全固化後,在最終安裝位置觸發並測試每個感應器,確認已配對的警報主機或 I/O 模組收到訊號。

完成所選接收器的核准程序,再驗證整條警報路徑。
按照接收器專用指南完成加入裝置、區域命名、成功提示及移除程序。
在每個最終安裝位置均能可靠完成整條訊號路徑前,切勿交收系統。
使用以下狀態核對感應器及連接系統的回應。
| 狀態 | 圍欄頂感應器 | 預期系統行為 |
|---|---|---|
| 正常狀態 | 感應器在受保護的狹窄圍欄頂保持暢通無阻。 | 不會產生警報訊號。 |
| 攀越壓力 | 壓力啟動免電池自供電感應機構。 | 傳送 433 MHz RF 警報訊號。 |
| 接收器收到訊號 | 感應器無需本機操作。 | 迷你警報主機或無線 I/O 模組會按已設定的區域規則回應。 |
| 觸發後 | 感應器會自動恢復正常狀態。 | 感應器無需重設、撤防或任何額外操作。 |
更換產品前,先排除安裝、機械及通訊問題。
| 症狀 | 可能原因 | 處理方法 |
|---|---|---|
| 觸發測試時沒有訊號 | 感應器尚未加入、接收器未連線、RF 訊號路徑弱,或機械觸發不正確。 | 在接收器附近測試,確認感應器已加入,並檢查最終安裝位置。 |
| 警報時有時無 | 無線訊號弱、金屬遮蔽、安裝不穩或觸發幅度不足。 | 在最終位置重複測試,並修正安裝或接收器位置。 |
| 誤報或重複警報 | 安裝件移動、受阻、未對齊或安裝表面不合適。 | 檢查受保護位置,移除干擾,必要時重新安裝。 |
| 密封膠黏合開始鬆脫 | 表面受污染、固化不足、基材不合適或使用了錯誤密封膠。 | 安全移除產品,重新處理表面,並使用核准黏合系統重新安裝。 |
| 顯示錯誤裝置 | 測試時區域名稱設定錯誤。 | 修正裝置名稱,再重複完整功能測試。 |
數值與核准的數據表和最新維度圖一致。
| 項目 | 數值 |
|---|---|
| 產品代碼 | AG-PFT-100 |
| 尺寸 | 500 × 50 × 25 mm |
| 重量 | 0.85 kg |
| 工作溫度 | -20°C 至 55°C |
| 儲存溫度 | -20°C 至 55°C |
| 工作濕度 | ≤99% RH |
| 可選長度 | 標準 500 mm;特製 300 mm 及 200 mm |
| 最小安裝寬度 | 50 mm |
| 適用基材 | 穩定及結構牢固的金屬、木材、砌體、複合材料及其他圍欄物料 |
| 最小單元間隙 | 2 mm |
| 電源 | 免電池自供電 |
| 外殼物料 | FRP |
| 安裝方式 | 表面安裝 |
| 傳輸頻率 | 433 MHz RF |
| 傳輸距離 | 室外最遠 80 m;室內最遠 25 m |
| 耐用次數 | >100,000 次操作 |
在整個系統運行期間,仍然需要定期檢查和功能測試。
